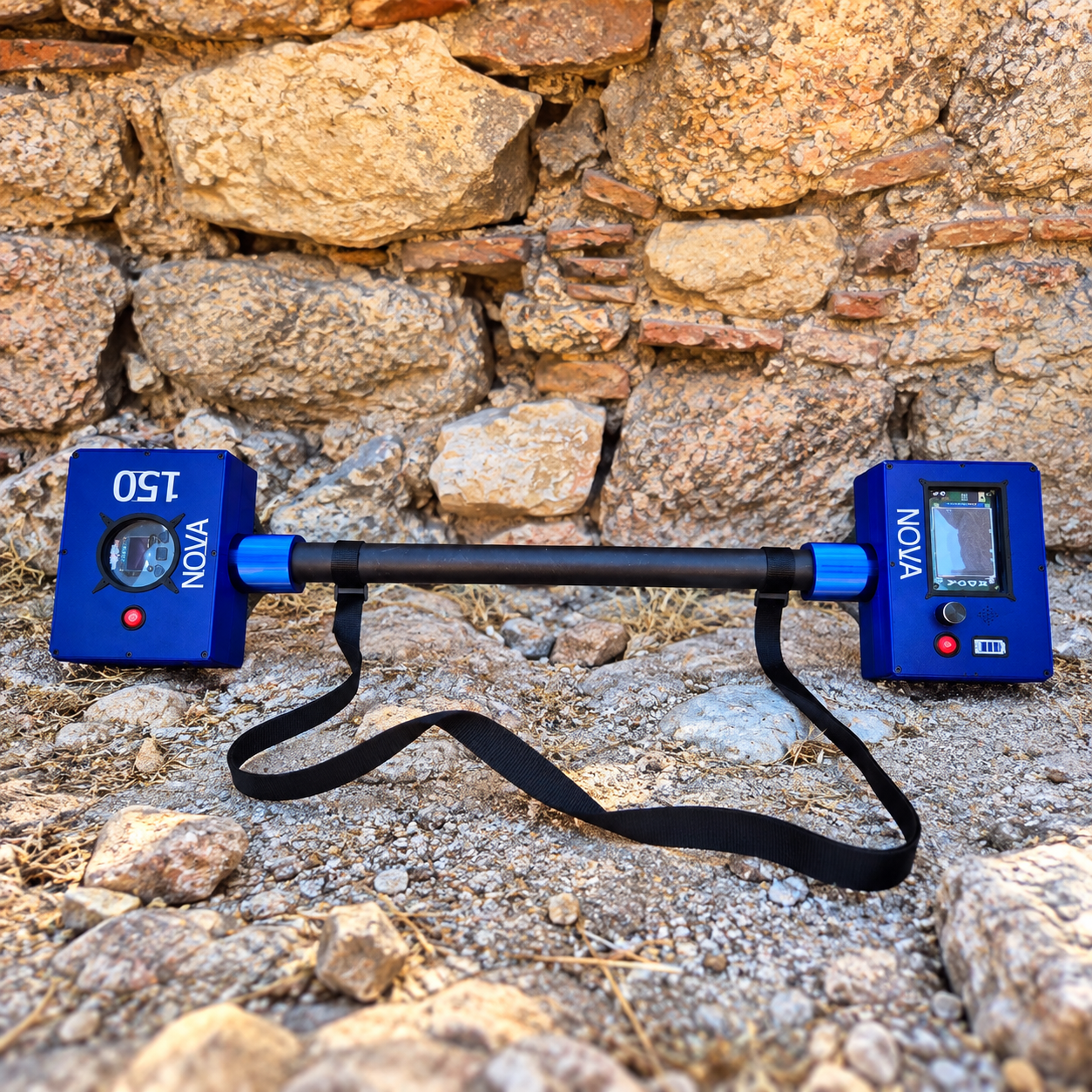

NOVA 150 YER ALTI GÖRÜNTÜLEME CİHAZI Ürün Kullanım Talimatı NOVA 150, ayrı verici ve alıcı modüllerden oluşan aktif elektromanyetik saha tarama sistemidir. Verici kontrollü bir elektromanyetik alan oluşturur; alıcı ise sahadaki elektromanyetik tepki değişimlerini ölçerek operatöre sayısal, grafik ve sesli geri bildirim sağlar. Önemli: NOVA 150'nin ekran çıktıları doğrudan yeraltının fotoğrafı değildir. Ölçülen elektromanyetik tepkiler ve anomaliler yorumlanır. Sonuçlar zemin yapısı, mineralizasyon, hedefin boyutu/iletkenliği, çevresel elektromanyetik parazit ve kullanım tekniğinden etkilenebilir. 1. Cihazın Bölümleri NOVA 150 temel olarak: Verici (Transmitter) modülü Alıcı (Receiver) modülü Bağlantı/tutma çubuğu Ekranlı kontrol birimi Güç ve batarya sistemi Taşıma askısı Kontrol ve ayar düğmelerinden oluşur. Ayrı verici-alıcı mimarisi, gönderilen alan ile ölçülen tepkinin karşılaştırılmasına olanak verir. 2. Kullanıma Hazırlık A. Bataryayı kontrol edin Verici ve alıcı modüllerin batarya seviyelerini kontrol edin. Kullanım öncesinde cihazların yeterli şarja sahip olduğundan emin olun. Şarj işlemini uygun şarj ekipmanı ile gerçekleştirin. Islak veya hasarlı bağlantılarla cihazı çalıştırmayın. B. Modülleri monte edin Verici ve alıcı modülleri bağlantı çubuğunun iki tarafına yerleştirin. Bağlantıların sağlam olduğundan emin olun. Çubuğun gevşek veya oynar durumda olmadığını kontrol edin. Taşıma askısını kullanıyorsanız bağlantılarını kontrol edin. 3. Cihazın Açılması Cihazı açık alanda ve mümkün olduğunca metal parçalardan uzak bir noktada konumlandırın. Verici ve alıcı modülleri çalıştırın. Ekranların açılmasını bekleyin. Batarya, çalışma frekansı, güç ve diğer temel göstergeleri kontrol edin. Verici ve alıcının aynı çalışma parametrelerine getirildiğini doğrulayın. NOVA 150'de çalışma frekansı, güç, balans ve referans değerleri ekran üzerinden takip edilebilir. 4. Referans ve Saha Balansı Doğru ölçüm için taramadan önce temiz bir referans noktası belirlemek önemlidir. Uygulama: Belirgin metal veya güçlü elektromanyetik parazit bulunmayan bir nokta seçin. Cihazı normal tarama pozisyonunda tutun. Verici ve alıcının çalışma frekansını eşleyin. Saha referansını alın. Balans/sıfırlama işlemini gerçekleştirin. Ekrandaki değerlerin mümkün olduğunca kararlı hale gelmesini bekleyin. Saha referansı, farklı zemin koşullarında ölçümün karşılaştırılabilir olmasına yardımcı olur. 5. Tarama İşlemi Önerilen tarama yöntemi 1. Araziyi önceden bölümlere ayırın. 2. İlk tarama hattınızı belirleyin. 3. Cihazı zemine göre mümkün olduğunca sabit yükseklikte taşıyın. 4. Sabit ve kontrollü bir hızla ilerleyin. 5. Ekrandaki sayısal ve grafik değişimleri takip edin. 6. Olağandışı bir tepki görüldüğünde hemen sonuç çıkarmayın. 7. Aynı bölgeyi farklı yönden tekrar tarayın. 8. Anomali aynı bölgede tekrarlanıyorsa alanı daha küçük tarama hatlarına bölün. Aktif EM yöntemlerinde verici tarafından oluşturulan alanın yeraltındaki iletken hedeflerle etkileşimi sonucunda ikincil elektromanyetik tepki oluşabilir ve alıcı bu değişimleri ölçebilir. 6. Anomali Tespit Edildiğinde Bir bölgede belirgin değişim görüldüğünde: İlk geçiş Tarama hattında normal şekilde ilerleyin ve değişimin başladığı noktayı işaretleyin. İkinci geçiş Aynı hattı ters yönde tekrar tarayın. Çapraz kontrol Aynı bölgeyi yaklaşık 90° farklı yönden tarayın. Merkezleme Değişimin en güçlü olduğu bölgeyi farklı yönlerden alınan ölçümlerle karşılaştırın. Tek bir ölçüm sonucunu kesin hedef olarak kabul etmeyin. Tekrarlanan ve farklı yönlerden elde edilen ölçümlerin karşılaştırılması daha sağlıklı bir saha değerlendirmesi sağlar. 7. Ekran Verilerinin Takibi Tarama sırasında ekranda bulunan göstergeler cihazın model/firmware yapılandırmasına göre değişebilir. Genel olarak takip edilebilecek bilgiler: Çalışma frekansı Güç seviyesi Batarya durumu Referans değeri Balans durumu Ölçüm/tepki seviyesi Grafiksel sinyal değişimleri Cihazın ekranlı saha kontrolü bu parametrelerin
