ATLAS 3D MANYETOMETRE – ÜRÜN KULLANMA TALİMATI

Aşağıdaki talimatı ürününüz için kullanım kılavuzu olarak kullanabilirsiniz. Üretici kaynaklarında Atlas 3D Manyetometre için 240 MHz çift çekirdekli CPU, 16-bit ADC, fluxgate manyetometre sensörü, Bluetooth 4.2, şarj edilebilir batarya, iOS/Android uygulaması ve Gerçek Zamanlı Tarama / Yeraltı Tarama / Pointer modları belirtiliyor. atlasdedektor.com

1. Ürünün Tanımı

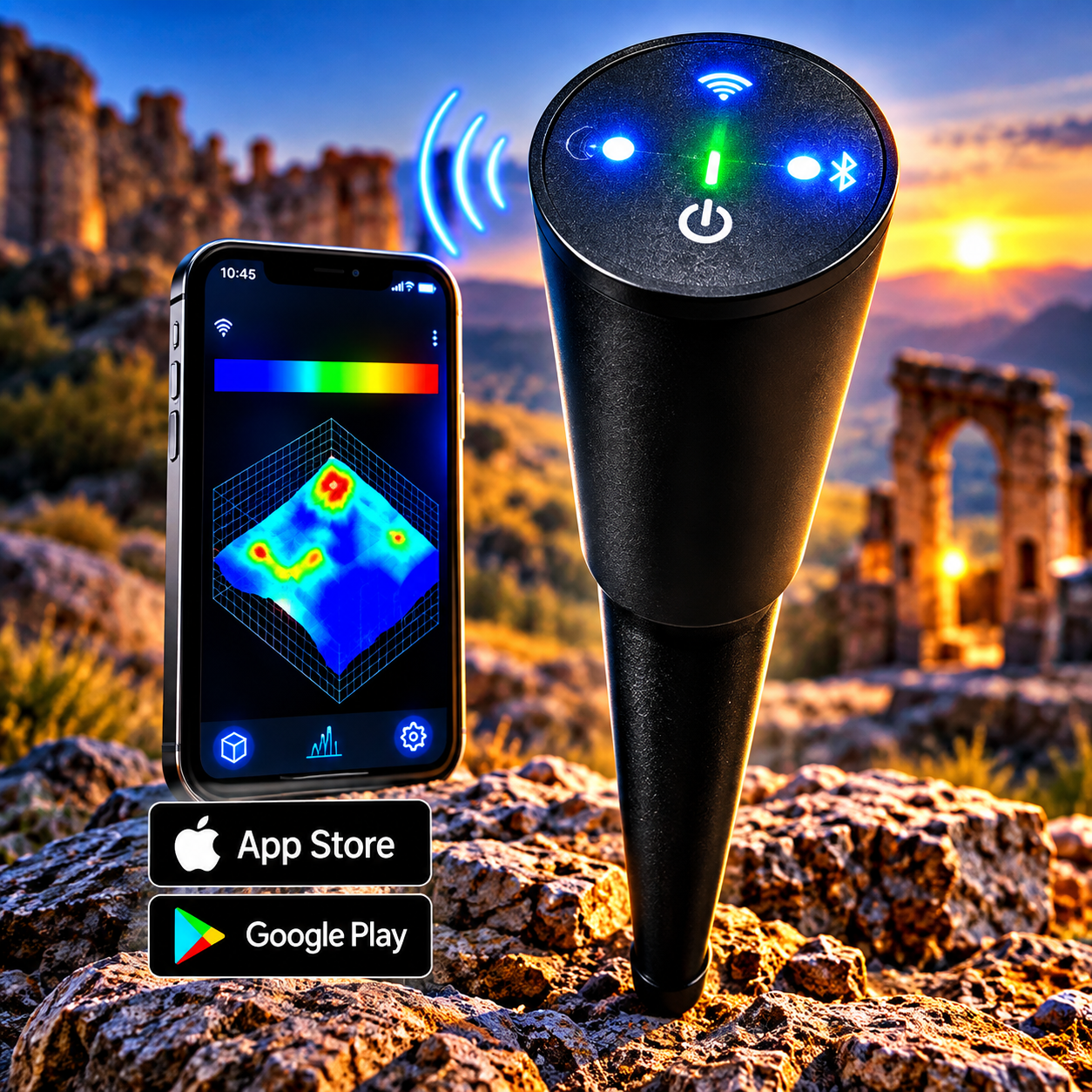

Atlas 3D Manyetometre Yeraltı Görüntüleme Cihazı, manyetik alan değişimlerinden veri toplayarak arazide ölçüm yapılmasına ve bu verilerin mobil uygulama üzerinden 2D/3D olarak incelenmesine yardımcı olan taşınabilir bir manyetometre sistemidir.

Önemli: Ekrandaki renkli alanlar doğrudan “kesinlikle metal, oda veya tünel var” anlamına gelmez. Manyetik anomali; zemin mineralleri, demir içeren doğal oluşumlar, metal nesneler ve diğer çevresel etkilerden kaynaklanabilir. Sonuçlar saha koşulları ve tekrar ölçümleriyle değerlendirilmelidir.

2. Cihazı Çalıştırmadan Önce

Batarya

1. Cihazın bataryasının yeterli olduğundan emin olun.
2. Üretici bilgisinde şarj edilebilir batarya ve 12 V / 1 A şarj bağlantısı belirtilmektedir. atlasdedektor.com
3. Şarj işlemini uygun adaptör/kablo ile gerçekleştirin.
4. Cihazı ıslak ortamda şarj etmeyin.
5. Şarj tamamlandığında bağlantıyı çıkarın.

Mobil cihaz

Atlas 3D uygulaması iOS ve Android desteği sunmaktadır. Uygulama; gerçek zamanlı tarama, yeraltı taraması, 3D görüntüleme, kayıt ve analiz özellikleri içerir. App Store

3. Bluetooth Bağlantısı

1. Telefon veya tabletinizde Bluetooth'u açın.
2. Atlas 3D uygulamasını açın.
3. Cihazı çalıştırın.
4. Uygulamadaki cihaz bağlantı bölümünden Atlas cihazını seçin.
5. Bağlantı gerçekleştiğinde uygulamadaki bağlantı göstergesini kontrol edin.
6. Bağlantı kurulmazsa cihazı telefona yaklaştırıp Bluetooth'u kapatıp tekrar açın.

Üretici teknik bilgilerinde Bluetooth 4.2 bağlantısı belirtilmektedir. atlasdedektor.com

4. Arazide Doğru Tarama Alanının Seçilmesi

Tarama yapılacak alan mümkün olduğunca:

• Düz veya düzenli bir yüzeye sahip olmalı,
• Büyük metal eşyalardan uzak olmalı,
• Elektrik hatlarından mümkün olduğunca uzak seçilmeli,
• Cep telefonu, anahtar, çakı gibi metal nesneler sensörden uzak tutulmalı,
• Aynı alan üzerinde ölçüm sırasında düzenli bir yürüyüş planı kullanılmalıdır.

En önemli nokta: Tarama sırasında cihazın hareketleri mümkün olduğunca sabit ve düzenli olmalıdır.

5. Gerçek Zamanlı Tarama Modu

Üretici Atlas 3D sistemi için Gerçek Zamanlı Tarama modunu belirtmektedir. atlasdedektor.com

Kullanım

1. Cihazı açın.
2. Atlas 3D uygulamasını başlatın.
3. Gerçek Zamanlı Tarama modunu seçin.
4. Başlangıç noktanızı belirleyin.
5. Cihazı mümkün olduğunca aynı yükseklikte tutun.
6. Belirlediğiniz güzergâh üzerinde yavaş ve düzenli şekilde ilerleyin.
7. Uygulamadaki değişimleri takip edin.
8. Şüpheli bir anomali görüldüğünde bölgeyi işaretleyin.
9. Aynı noktadan farklı yönde tekrar ölçüm yapın.

6. Yeraltı 2D / 3D Tarama

Atlas 3D uygulamasında yeraltı tarama sonuçlarının 3D olarak görüntülenebildiği belirtilmektedir. App Store

Önerilen tarama yöntemi

Başlangıç → paralel hatlar → düzenli aralıklar → dönüş → tekrar ölçüm

Örneğin:

──────────────►
◄──────────────
──────────────►
◄──────────────
──────────────►

Bu yöntem, alanın düzenli şekilde örneklenmesine yardımcı olur.

Tarama tamamlandıktan sonra veriyi kaydedin ve mümkünse aynı bölgeyi farklı yönden tekrar tarayın.

7. 3D Görüntünün İncelenmesi

Uygulamada oluşan renkli grafikler ölçülen manyetik verilerin görselleştirilmesidir.

Genel olarak:

• Renk geçişleri → manyetik veri değişimi
• Belirgin anomaliler → ayrıntılı incelenmesi gereken bölgeler
• Tekrarlanan anomaliler → tekrar ölçüm yapılması gereken bölgeler

şeklinde değerlendirilebilir.

Tek bir renk veya tek bir görüntü üzerinden hedefin türü, derinliği veya kesin konumu belirlenmemelidir.

8. Pointer Modu

Üretici kaynaklarında Pointer Modu da belirtilmektedir. atlasdedektor.com

Bu modda:

1. Pointer modunu açın.
2. Ölçüm yapılacak bölgeye geçin.
3. Cihazı yavaş şekilde hareket ettirin.
4. Uygulamadaki gösterge değişimlerini takip edin.
5. Anomali görülen noktayı işaretleyin.
6. Aynı noktayı farklı yönlerden tekrar kontrol edin.

9. Derinlik Hesaplama

Atlas sisteminin üretici bilgilerinde derinlik hesaplama özelliği bulunmaktadır. atlasdedektor.com

Ancak derinlik hesabı;

• Toprak yapısı,
• Manyetik ortam,
• Sensör yüksekliği,
• Ölçüm düzeni,
• Anomalinin büyüklüğü,
• Tarama kalitesi

gibi faktörlerden etkilenebilir.

Bu nedenle uygulamanın verdiği değer ölçüm sonucu/hesaplama tahmini olarak değerlendirilmelidir ve kazı öncesinde bağımsız saha doğrulaması yapılmalıdır.

10. Tarama Sonucunun Doğrulanması

Bir anomali tespit edildiğinde:

1. Noktayı işaretleyin.
2. Aynı alanı tekrar tarayın.
3. 90° farklı yönden tarayın.
4. Anomali her iki taramada da görülüyorsa kayıt altına alın.
5. Gerekirse farklı bir ölçüm yöntemiyle kontrol edin.

Bu yöntem yanlış pozitif sonuçların azaltılmasına yardımcı olur.

11. Voxler ile Veri Analizi

Üretici, Atlas 3D verileri için Atlas 3D mobil uygulaması ve Voxler yazılımını veri inceleme araçları olarak belirtmektedir. atlasdedektor.com

Veri aktarımı ve bilgisayarda analiz yapılacaksa:

1. Tarama verisini kaydedin.
2. Dosyayı bilgisayara aktarın.
3. Desteklenen veri formatını Voxler'a yükleyin.
4. 2D/3D görünümü oluşturun.
5. Anomalinin konumunu ve geometrisini inceleyin.
6. Orijinal saha verisini mutlaka saklayın.

12. Kullanım Sırasında Dikkat Edilecekler

Yapılmamalı:

• Cihazı sert şekilde yere vurmayın.
• Sensörü darbeye maruz bırakmayın.
• Şarj sırasında cihazı uygunsuz adaptörlerle kullanmayın.
• Manyetik olarak güçlü nesneleri sensöre yaklaştırmayın.
• Ölçüm sırasında cihazı sürekli farklı yüksekliklerde tutmayın.
• Tek bir tarama sonucuna dayanarak kesin hedef değerlendirmesi yapmayın.

13. Arazi Güvenliği

Arazi çalışmalarında:

• Özel mülklere izinsiz girmeyin.
• Arkeolojik alanlarda ilgili mevzuata uyun.
• Tarihi eser niteliğindeki alanlarda kazı veya müdahale yapmadan önce yetkili kurumlardan gerekli izinleri alın.
• Mağara, kuyu ve tünellere güvenlik ekipmanı ve uzman değerlendirmesi olmadan girmeyin.
• Çökme riski bulunan yapılardan uzak durun.
